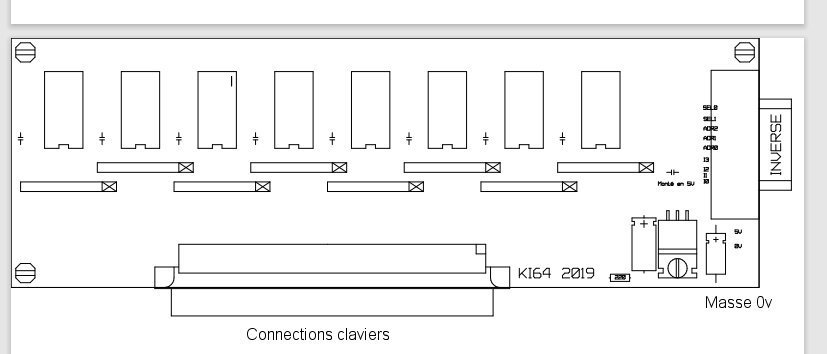

KI64 (en bas
sur la photo)
ENGLISH
Retour au sommaire des cartes
Retour au sommaire général
-
Cette carte convient pour tout clavier à contacts,
capteurs opto-électroniques ou capteurs magnétiques HALL.
- Elle se connecte directement aux connecteurs DB15
de 15 broches des 7 slots de la KI7_MIDI_USB.
-
Elle gère et multiplexe 64 entrées digitales d'un
clavier.
-
-
Aucune alimentation autre que le cordon USB n'est nécessaire.
- Le
connecteur parallèle au standard PC en haut à droite permet de
commander tout orgue à tuyaux réel ou des boutons de registres réels
avec opto-isolation via les cartes CIPAR et O4x64 ou O2x64..
Connections
: Les 64 entrées digitales
sont reliées aux connecteurs 64 points en bas
de l'image. Le commun est à relier à la cosse - du condensateur. (voir l'extrémité de la sonde noire).
Le cordon gris de 15 conducteurs (fourni) relie chaque KI64 aux
connecteurs socles de la KI7_MIDI_USB. Les cartes KI64 peuvent
contrôler tout clavier à contacts, registres, capteurs HALL ou pistons.
