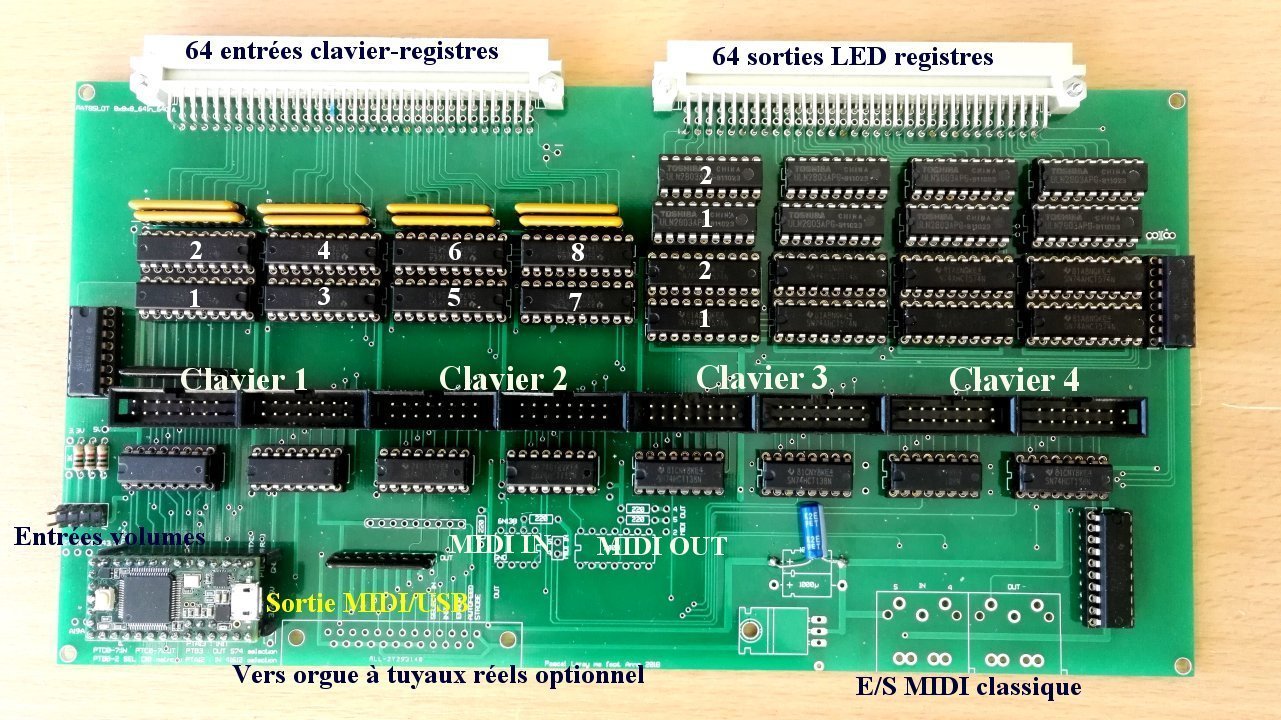

KI8x8x8_MIDI_USB                             Prix : 150€

Return to Organ boards

• 64 entrées numériques pour pistons et tirants de registres ou de combinaisons

• 64 sorties numériques pour afficheurs à LED.

• 3 entrées volume ou expression


• Convient pour des claviers matricés de type FATAR or équivalent

• Peut être directement connecté à toute entrée USB/MIDI de PC ou de MAC.

• Jusqu'à 4 à 8 claviers gérés par une seule carte.

• Cette carte se décline aussi en 3 à 6 claviers


• Aucune alimentation n'est nécessaire  : Le 5V de l'USB suffit.

• La carte est configurable à volonté pour 1 à 8 claviers, 64 entrées et sorties.


• Cette carte peut aussi commander un véritable orgue à tuyaux avec

• Cartes de sortie de puissance :

• CIPAR Interface Optoelectronique

• O2x64 carte de puissance avec Darlingtons 7A  internes

• O4x64 cartes de puissance avec blocs de 8 Darlingtons, environ 150MA ou Darlingtons externes . Ces cartes peuvent contrôler un nombre illimité de de registres.

• COMMENT CONNECTER  LES CONNECTEURS 2x8 broches MATRICES  :




  1 2 3 4 5 6 7 8 + Anode diode A B C D E F G H - Cathode diode MODE 1x8x8 (UN CONNECTEUR SEULEMENT) C:1A;C#:2A;D:3A;D#:4A;E:5A;F :6A;F#:7A;G :8A; G#:1B;A :2B;A#:3B;B :4B;C:5B;C#:6B;D :7B;D#:8B; MODE 2x8x8 ( 2 connecteurs : graves-aigus) C: 1B; C# : 2B; D : 3B; D# : 4B;  E: 5B;  F: 6B; F# : 7B; G: 8B G#: 1D; A: 2D; A# : 3D; B: 4D; C: 5D; C#: 6D; D: 7D; D#: 8D
